Evolution des rendus de tableau de calage
Les pilotes qui ont fait contrôler leur voile depuis le mois de Mai ont pu remarquer un changement dans le rendu des tableaux de calage.
Plus d’informations, avec tous les emplacements noté, des codes couleur légèrement améliorés. Tout cela a demandé un gros travail informatique, pour pouvoir devenir plus évolutif ensuite…
Depuis cette semaine, le tableau de rendu donne en plus les valeurs d’écart de symétrie entre les demi ailes. Avant nous le vérifions sur les mesures, maintenant ce contrôle est devenu automatique et très visuel !
C’est un plus énorme pour la sécurité. Voir la capture d’écran de contrôle ci dessous…

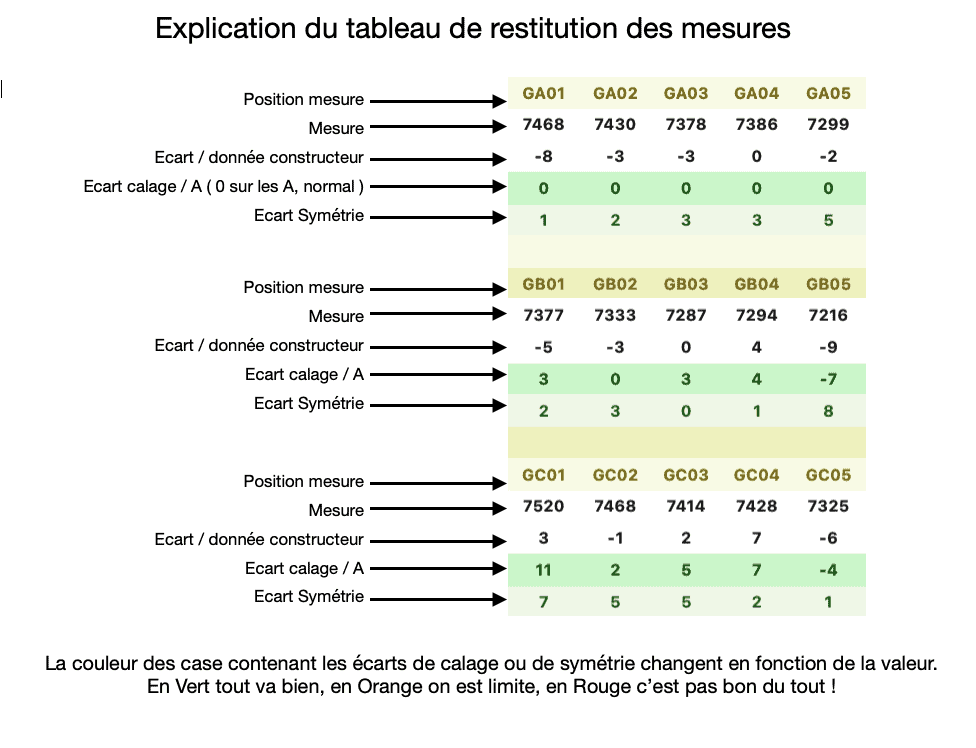

Le tableau présente la voile au sol, comme pour un gonflage de face, c’est à dire les mesures droites à gauche et inversement… Pour chaque point de mesure, vous trouverez :
- La position de la mesure G ou D pour le coté, A B C D… pour le rang 01, 02… pour la position en partant du centre.
- La valeur de la mesure.
- L’écart de calage / au A correspondant ( o sur la ligne des A c’est normal ! ).
- L’écart de symétrie avec la suspente opposée ( le chiffre est le même à droite et à gauche ! ).

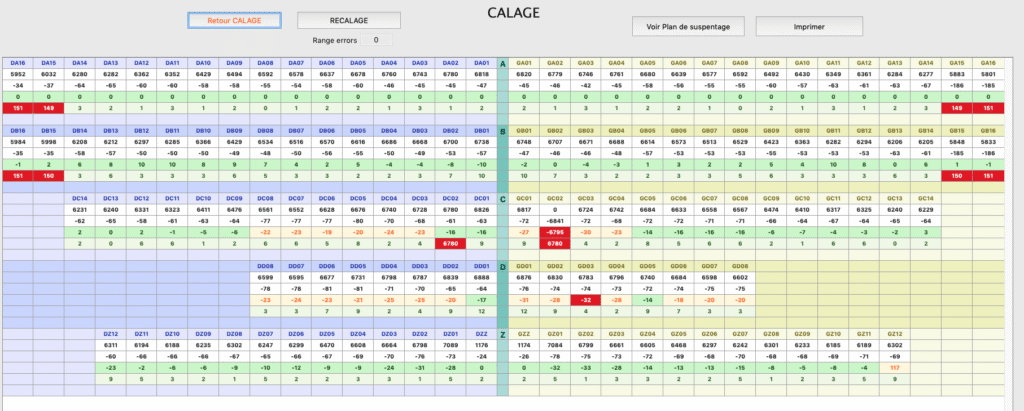

Voici ce que nous avons à l’écran, une fois les mesures de calage terminées.

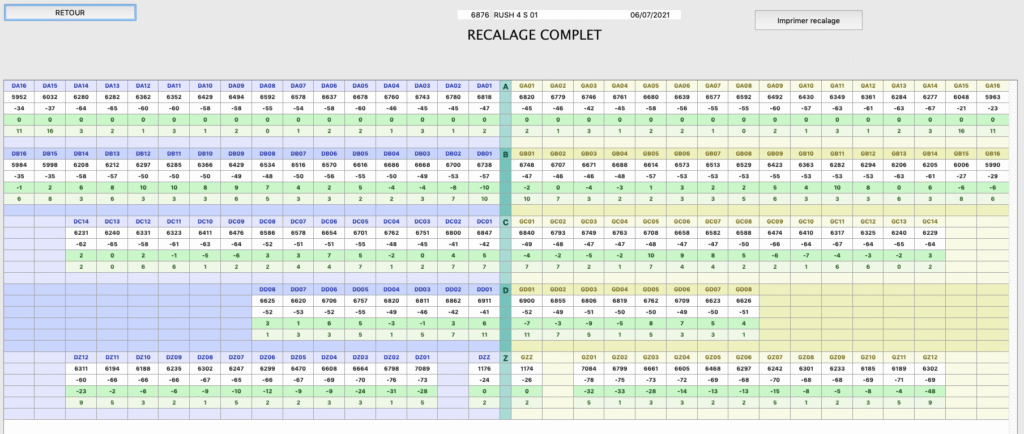

Et ensuite, une fois que le travail à été fait sur la voile, et les modifications mesurées…

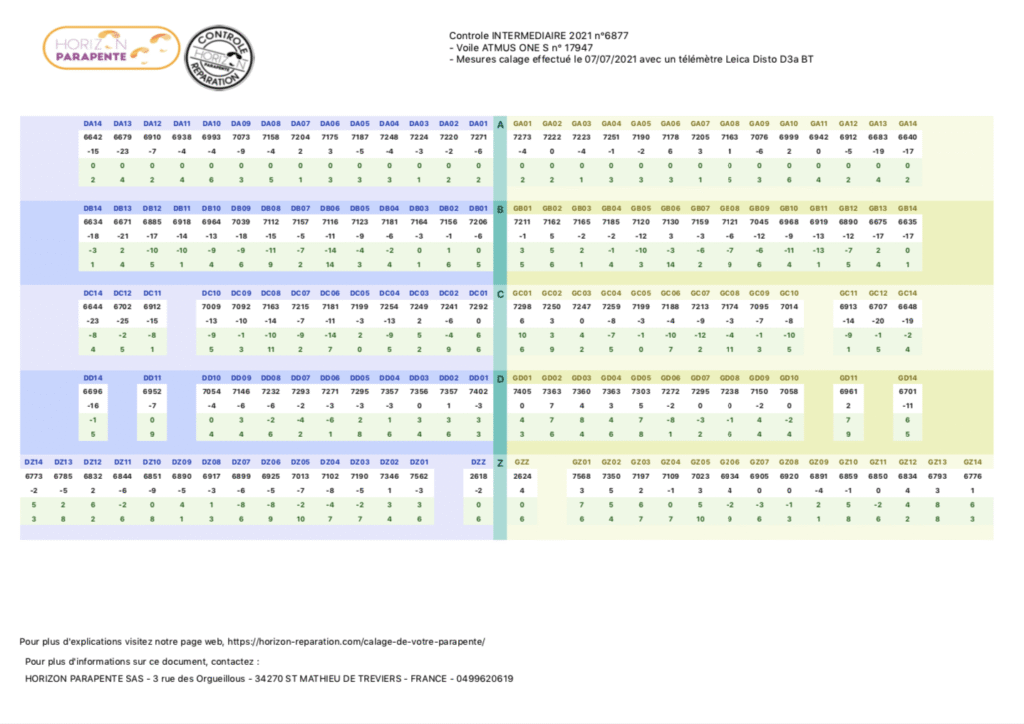

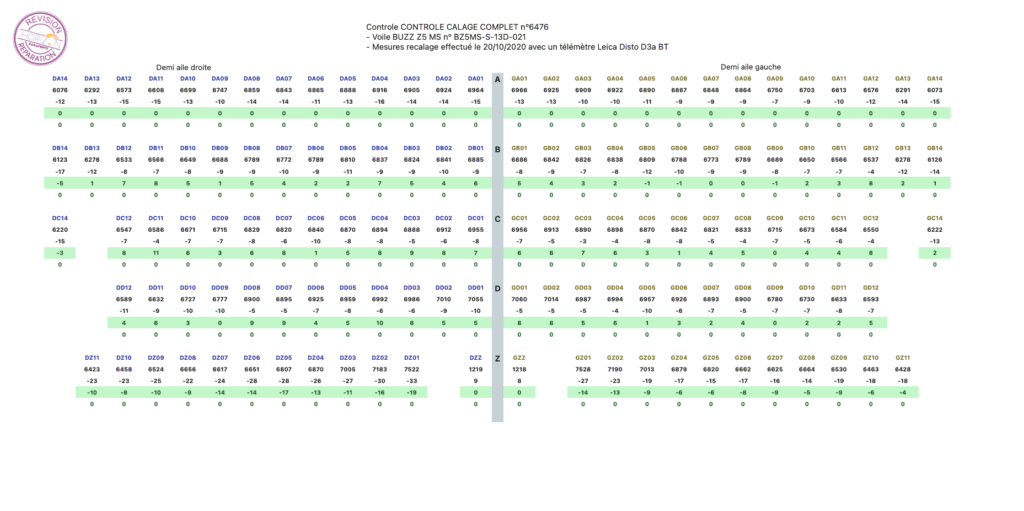

Voici le rapport en pdf tel que nous le transmettons désormais par mail, à nos clients. Sur le rapport, vous avez la date du contrôle et le matériel utilisé pour le réaliser.
